Sıvı Soğutma Nereye Takılır? Radyatör Konumu ve Kasa Hava Akışı

Sıvı soğutma için doğru konum: tek bir parçayı değil, kasayı soğutun

CPU için kapalı devre sıvı soğutma kullanıyorsanız, radyatörün önde içeri üflemesi işlemciyi, üstte dışarı üflemesi ise ekran kartının taze hava erişimini önceliklendiren yaygın düzenlerdir. Fakat bu bir garanti değil: kasa açıklıkları, filtreler, ekran kartı soğutucusu, fan devirleri ve iş yükü sonucu değiştirebilir. İyi yerleşim, işlemciyi serinletirken ekran kartını ve diğer bileşenleri havasız bırakmayan yerleşimdir.

Bu rehber CPU'ya takılan kapalı devre AIO sistemleri içindir. Özel sıvı soğutma devresi veya kendi radyatörü bulunan ekran kartında aynı düzeni otomatik olarak uygulamayın. Ayrıca iki ayrı soruyu ayırın: Hava hangi yönde akacak? Pompa ve radyatör birbirine göre hangi yükseklikte duracak? Birincisi sistemin ısı dengesini, ikincisi pompanın hava kabarcıklarıyla karşılaşma riskini etkiler.

Radyatör ısıyı ortadan kaldırmaz; başka yere taşır

İşlemciden alınan ısı, sıvı aracılığıyla radyatöre taşınır ve radyatörden geçen havaya aktarılır. Bu yüzden “sıvı soğutma taktım, kasa artık ısınmaz” düşüncesi doğru değildir. Radyatör dışarıdan aldığı havayı ısıtıp kasanın içine gönderirse işlemci avantaj kazanabilir; ekran kartı ise bu havanın bir kısmını kullanabilir. Radyatör kasa içindeki havayla çalışıp dışarı üflerse bu defa GPU'nun ürettiği ısı işlemci soğutmasına etki edebilir.

Intake, dışarıdan kasaya hava girişidir. Exhaust, kasadan dışarı hava çıkışıdır. Push/pull ise fanların radyatörün hangi tarafında olduğuyla ilgilidir: push radyatöre iter, pull radyatörden çeker. Bunlar aynı kavram değildir; pull kurulmuş bir radyatör de kasaya hava alabilir. Fanın gövdesindeki hava yönü işaretini ve model kılavuzunu esas alın; yalnız kanat görüntüsüne bakarak karar vermeyin.

Üste takılıp dışarı üflerse ne olur?

Üst radyatörün egzoz çalıştığı, ön fanların taze hava aldığı ve arka fanın dışarı üflediği düzen, pek çok kule kasada dengeli bir başlangıç noktasıdır. Ön girişte radyatör bulunmadığından ekran kartına gelen hava önce CPU radyatöründen geçmek zorunda kalmaz. İşlemci radyatörü ise kasanın içinden, dolayısıyla ekran kartının ısıttığı havadan da beslenir.

Kimin için mantıklı? Ekran kartının yoğun çalıştığı oyun sistemlerinde ve üst radyatör desteği uygun kasalarda önce denenebilir. “Üste taktım, işlemci kesin şu kadar ısınır” demek doğru değildir; testlerde görülen farkı kendi kasanıza ölçmeden taşımayın.

Üst egzoz: GPU'ya radyatörden geçmemiş giriş havası; CPU radyatörüne kasa içi hava. Çizim ölçeksizdir, sıcaklık simülasyonu değildir.

Öne takılıp içeri üflerse ne olur?

Ön radyatör dışarıdaki havayla çalışır. Bu, işlemci açısından avantajlı olabilir; ancak radyatörden çıkan ısınmış hava kasanın içine girer. Üst ve arka egzoz bu havayı uzaklaştırmalı, ekran kartı da yeterli hava bulabilmelidir. Kasa destekliyorsa alttan ya da uygun yan bölümden taze hava girişi GPU'nun bu dezavantajını azaltabilir.

Kimin için mantıklı? CPU ağırlıklı yüklerde veya üstte radyatör alanı olmayan kasalarda değerlendirilebilir. Ön panelin kapalı olması, sıkı filtreler ve radyatörün hava geçiş direnci önemlidir. Ön montaj “yanlış kurulum” değildir; ekran kartıyla birlikte değerlendirilmesi gereken bir tercihtir.

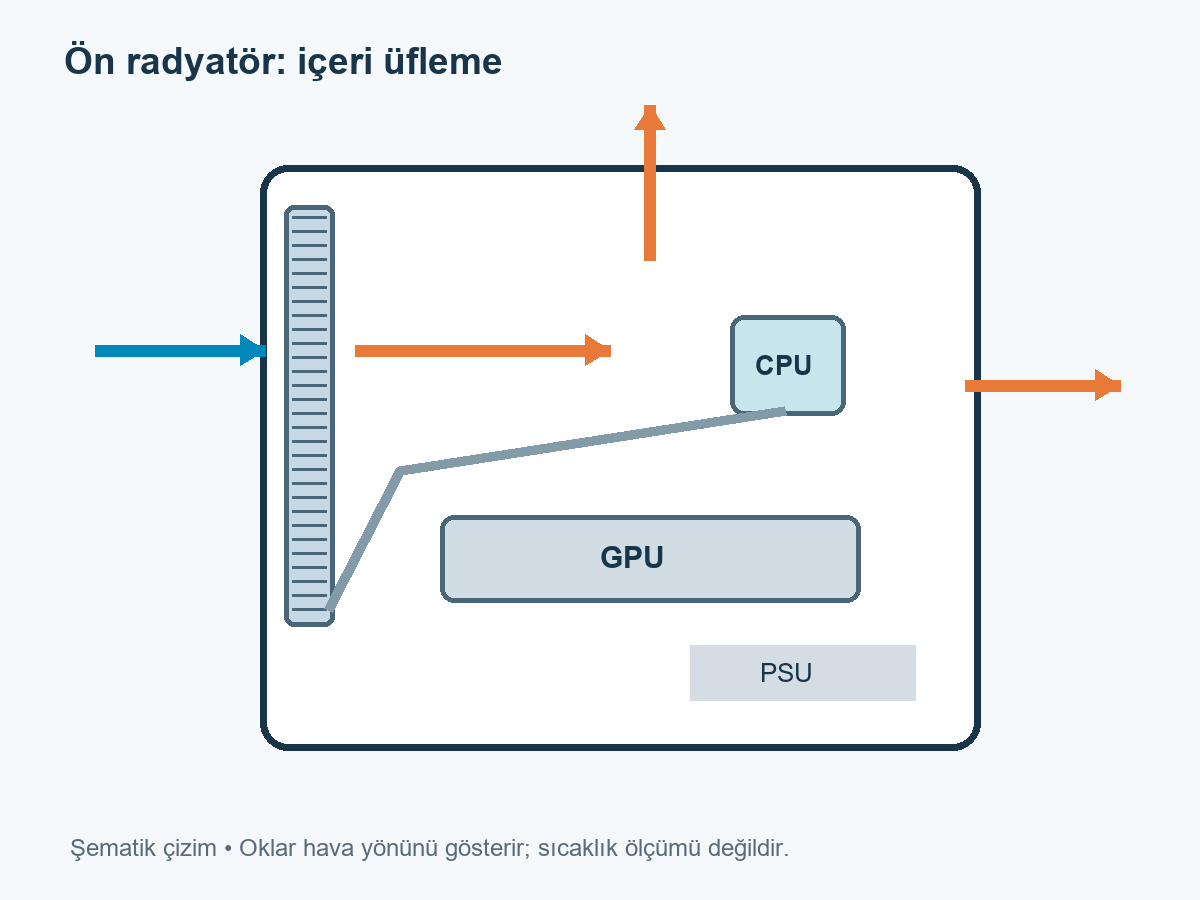

Ön giriş: CPU radyatörü taze havadan yararlanır; kasa içine giren hava radyatörde ısınır.

Gerçek test: ön giriş ve üst egzoz ne kadar fark ettirmiş?

GamersNexus'un 13 Ekim 2017 tarihli H500P deneyinde EVGA CLC 240, i7-6700K ve GTX 1080 Gaming X kullanıldı. Aşağıdaki değerler ortam sıcaklığının üzerindeki farktır (delta T); işlemci veya GPU'nun doğrudan sıcaklığı değildir.

Test düzeni	CPU delta T	GPU delta T
Ön giriş, push/pull	45,8 °C	57,1 °C
Üst egzoz	51,8 °C	50,5 °C

Özgün grafik etiketlerinden yeniden çizildi. Kaynak: GamersNexus, H500P Radyatör Yerleşimi Testi, 13 Ekim 2017. CPU ve GPU aynı anda sentetik yük altında; düşük delta T daha iyidir.

Bu deneyde ön kurulum, üst kuruluma göre CPU'da 6,0 °C avantaj, GPU'da 6,6 °C dezavantaj gösteriyor. Ancak iki düzenin toplam fan sayısı aynı olsa da fanların radyatöre katkısı değişiyor: öndeki iki 200 mm fan push/pull'a destek veriyor. Bu nedenle sonuç yalnız konumu izole eden bir ölçüm değil. Maksimum pompa/radyatör fan devriyle yapılan Prime95 + Kombustor yükü de günlük oyun koşullarıyla eşit değil. Eski test, aynı kasa için bile bütün kullanım senaryolarının reçetesi olamaz.

İkinci test: fark her kasada aynı büyüklükte değil

Noctua'nın üretici testinde NL-LC1-36, 250 W Core Ultra 9 285K, 360 W RTX 5080 Noctua Edition ve Antec Flux Pro Noctua Edition kullanılıyor. Üretici, ön montajda CPU'nun yaklaşık 3 °C, üst montajda GPU'nun yaklaşık 1 °C daha serin olduğunu bildiriyor. GPU'ya taze hava sağlayan iki ek kasa fanı bu düzenin önemli parçası.

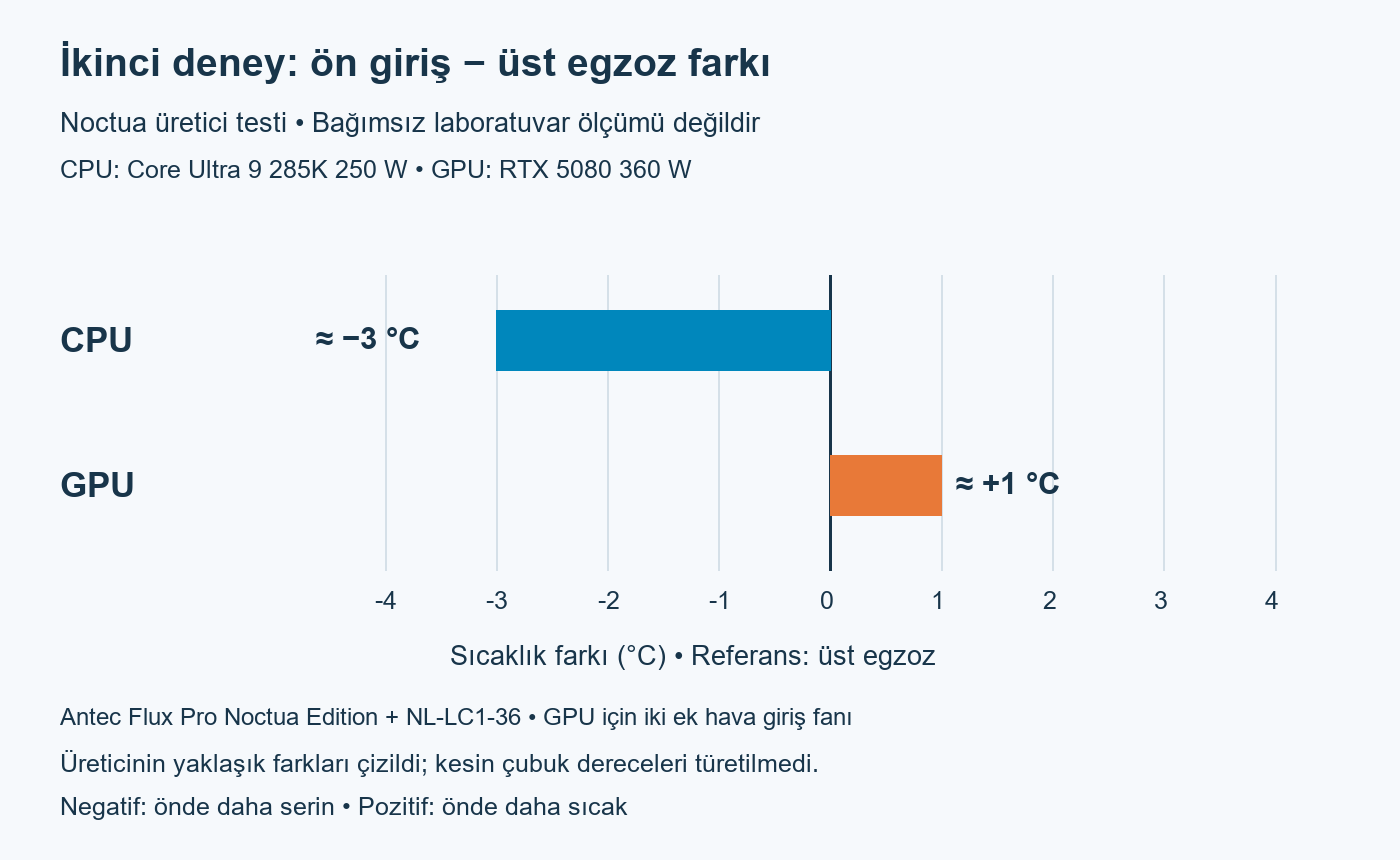

Kaynak: Noctua'nın ön/üst radyatör karşılaştırması. Çizilen değerler üreticinin metinde verdiği yaklaşık farklardır; bağımsız laboratuvar testi değildir. Negatif değer ön montajın daha serin olduğunu gösterir.

Orijinal grafikte kesin çubuk değerleri yazmadığı için bunları pikselden ölçüp hassas derece olarak sunmadık. Yük yazılımı, süre ve devir bilgileri de erişilen rehberde açıklanmıyor. İki deneyin derecelerini tek bir ortak sıcaklık tablosunda karşılaştırmıyoruz. Donanım, kasa ve yöntem farklı; kullanılabilir ortak sonuç, CPU/GPU dengesinin kasaya göre değişmesidir.

Öne takıp fanları dışarı çevirirsek ekran kartı kesin serinler mi?

Hayır, kesin değil. Ön radyatör egzoz çalıştığında CPU'nun ısısını doğrudan kasaya üflemez; fakat artık radyatör kasa içindeki havayla beslenir ve alışılmış ön hava girişini kaybedersiniz. Alt, yan veya uygun arka giriş GPU'ya yeterli taze hava sağlamazsa ekran kartı da daha sıcak çalışabilir.

Dolayısıyla “öne tak, dışarı üflesin; CPU ısınsın ama GPU serinlesin” sözü tek başına doğru reçete değildir. Ön girişe göre CPU soğutması zayıflayabilir; GPU kazancı ise alternatif girişlerin yerleşimine ve debisine bağlıdır. Burada aktarılan iki test ön radyatör egzozunu ölçmüyor. Bu düzen için hayalî sıcaklık çubuğu çizmedik; aşağıdaki görsel bir hava yolu senaryosudur, performans kanıtı değil.

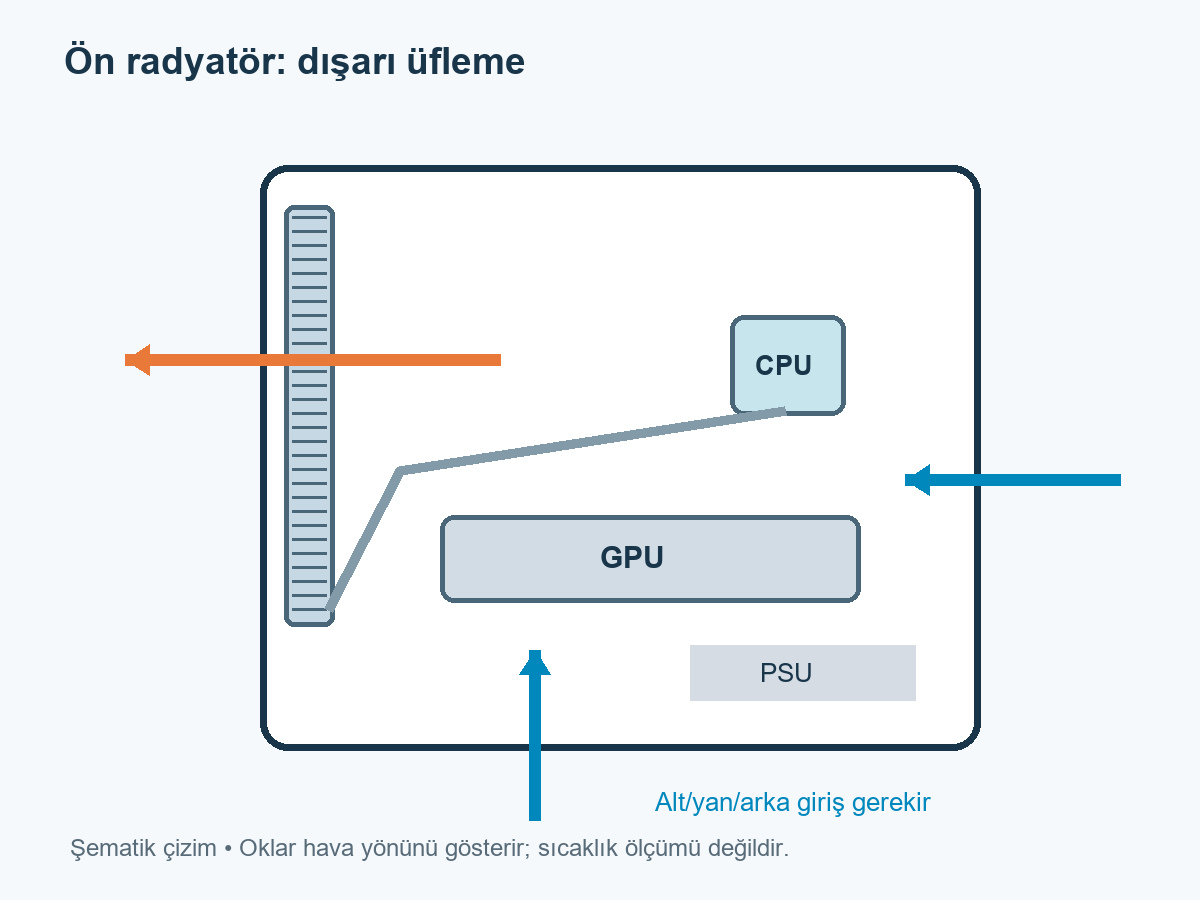

Ön egzoz ancak yeterli alternatif girişle anlam kazanır. Arkayı giriş yapmak zorunlu değildir; uygun alt/yan giriş kullanılabilir. Yerleşim test edilmeden GPU kazancı garanti edilemez.

Üste takıp içeri üflemek mümkün mü?

Fiziksel olarak desteklenen bir kasada mümkün olabilir. Radyatör dışarıdan hava alırken ısınmış havayı kasaya yollar; bu havanın çıkacağı yeterli bir egzoz yolu gerekir. GPU ve diğer bileşenler açısından sonucu yine bütün kasa belirler. Üst egzoza göre otomatik üstünlük yoktur; bu rehberdeki deneyler de üst intake düzenini ölçmüyor.

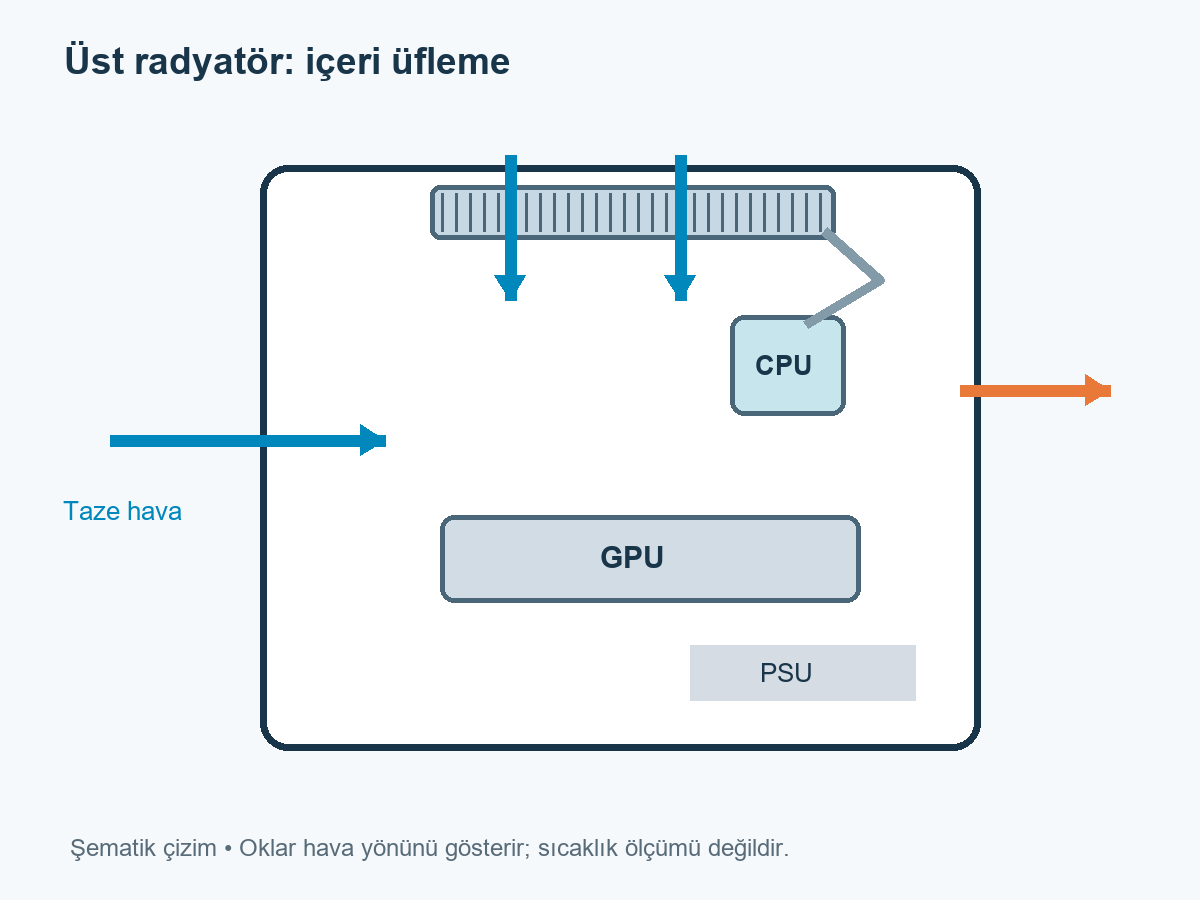

Üst intake, yönü değişmiş bir hava yolu senaryosudur; nicel test sonucu değildir. Isınan hava için çıkış bırakılmalıdır.

Pompa ve hortumların yüksekliği neden önemli?

Pompası CPU bloğunda olan yaygın AIO düzeninde radyatörün en üst noktası pompadan yukarıda kalmalıdır. Amaç, devredeki havanın pompada birikme riskini azaltmaktır. Bu açıdan üst radyatör genellikle elverişlidir. Öndeki dikey radyatörde hortumlar mümkünse aşağıda olmalı; hortumları germemeli ve keskin bükmemelisiniz.

Hortumların önde üstte olması tek başına “soğutucu hemen bozulur” anlamına gelmez. Corsair'in rehberi bunu diğer uygun yerleşimler mümkün olmadığında koşullu seçenek olarak tarif eder; pompa radyatörün üst seviyesinden aşağıda kalmalıdır. CPU bloğundaki pompadan daha aşağı bir taban radyatörü ise kaçınılması gereken yerleşimdir. Pompa radyatörde veya başka bir noktadaysa CPU bloğunun yüksekliği tek başına karar verdirmez: gerçek pompa konumunu belirleyin ve kendi modelinizin kılavuzunu izleyin.

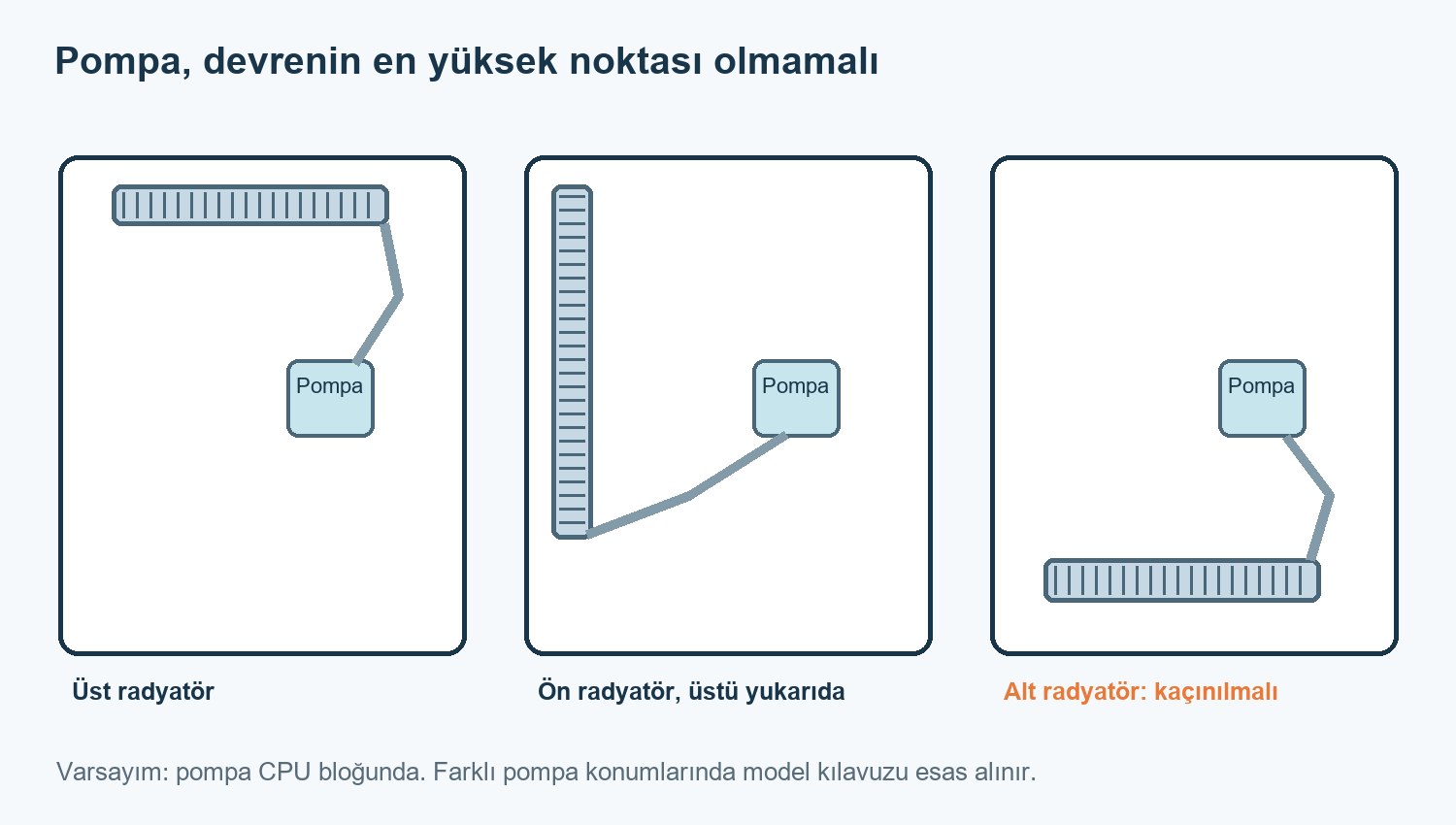

Şema, pompası CPU bloğunda olan düzen içindir. Farklı pompa tasarımlarına otomatik uygulanmaz.

Sıvı soğutma doğru şekilde nasıl bağlanır?

Bağlantı için tek bir evrensel “şu kabloyu şu pine tak” reçetesi yoktur. NZXT Kraken X RGB kılavuzunda pompa güç bağlantısı SATA'dan, devir sinyali CPU_FAN veya AIO_PUMP üzerinden, kontrol bağlantısı USB üzerinden ayrılır. ARCTIC Liquid Freezer III ise tek PWM veya ayrı kontrol kabloları sunar. CPU_FAN/AIO_PUMP'a takılan her kablo pompanın güç kablosu değildir. Modelin kendi soğutucu ve anakart kılavuzunu birlikte okuyun.

Montaj öncesi kontrol listesi:

• Bilgisayarı kapatın, güç bağlantısını kesin; çalışır sistemde kablo veya montaj değişikliği yapmayın.
• Kasa sadece “360 mm destekliyor” diye üstte de desteklediğini varsaymayın. Radyatör ve fan kalınlığı, RAM/VRM açıklığı, GPU uzunluğu, hortum erişimi ve soket montaj kitini kontrol edin.
• Koruyucu filmi, varsa, üretici tarifine göre çıkarın. Önceden sürülmüş macunun üstüne rastgele ek macun yığmayın; montaj baskısını model kılavuzuna göre uygulayın.
• Fan-radyatör ve radyatör-kasa vidalarını karıştırmayın. Örneğin NZXT'nin incelenen kılavuzu bu iki bağlantı için ayrı vida boyları ve rondela kullanımı tarif ediyor; başka modele aynı vida ölçüsünü taşımayın.
• Fan yönü, pompa beslemesi, devir/kontrol bağlantıları ve kabloların kanatlara değmediğini kontrol edin. İlk çalıştırmada pompaya ait geri bildirimi ve sıcaklık davranışını izleyin. Sızıntı, pompa çalışmaması veya hızla kontrolsüz sıcaklık artışı varsa sistemi kapatıp montajı inceleyin.

Bu kontrol listesi modele özgü kurulum kılavuzunun yerine geçmez; emin olmadığınız noktada teknik destek alın.

Fan sayısı mı, doğru hava yolu mu?

“Üç giriş, iki çıkış var; kesin pozitif basınç” demek yeterli değildir. Fan boyutu, devir, radyatör ve filtre direnci gerçek debiyi etkiler. Filtreli giriş ve yeterli egzozla hafif pozitif basınç hedeflemek toz yönetimine yardımcı olabilir; egzozu boğarak sıcak havayı içeride tutmak avantaj değildir.

Push/pull için de aynı yaklaşım geçerli: iki taraftaki fanlar aynı hava yönünü desteklemeli, birbirine karşı üflememelidir. Fazladan fan, daha fazla alan ve farklı ses davranışı getirir. Bir testteki kazanç, kendi sisteminizde aynı gürültü seviyesinde elde edilecek kazanç değildir.

En iyi verimi kendi kasanızda nasıl seçersiniz?

Önce güvenli pompa/radyatör yüksekliği ve fiziksel uyumu eleyin. Sonra iş yükünüzü seçin: oyun, CPU render veya eşzamanlı CPU/GPU yükü aynı değildir. Karşılaştırmada oda sıcaklığı, güç sınırları, fan/pompa ayarı, panel ve filtre durumu aynı olmalı; sıvının ve sıcaklıkların dengelenmesini bekleyin. Tek bir anlık tepe değer yerine kararlı sıcaklık, saat hızı, throttling ve sesi birlikte değerlendirin.

Başlangıç tercihi olarak oyun ağırlıklı bir kule kasada ön giriş + üst radyatör egzoz, CPU soğutması öncelikliyse veya üst alan uygun değilse ön radyatör giriş + üst/arka egzoz düşünülebilir. Ön egzoz ve üst intake ise alternatif hava yolu kurulup ölçülmeden otomatik yükseltme sayılmaz.

Kısa sonuç: Sıvı soğutmayı en çok boşluk olan yere değil, pompa yüksekliği güvenli ve tüm bileşenlerin hava yolu açık olan yere yerleştirin. İşlemci ile ekran kartından birini birkaç derece serinletirken diğerini havasız bırakmayın. Tek bir evrensel en iyi konum yok; kasa, soğutucu ve gerçek kullanım birlikte karar verir.

Mevcut modelleri değerlendirmek için sıvı soğutucu seçim rehberine, fiziksel uyum ve seçim ölçütleri için işlemci soğutucusu alırken dikkat edilecek noktalara göz atabilirsiniz. Güncel stok ve fiyat için ilgili ürün sayfalarını kontrol edin.
